bttz礦物絕緣電纜科普大全
一、什么是BTTZ礦物絕緣電纜？
BTTZ是一種剛性銅芯銅護套氧化鎂絕緣防火電纜，屬于無機礦物絕緣電纜的經典型號。其核心特點是：
? 全無機材料（銅+氧化鎂）→ 永不老化
? 絕對防火→ 950℃火焰中持續供電3小時
? 天生防爆→ 無縫銅管護套抵御爆炸沖擊
名稱解碼：
B：布線用固定電纜
T：銅導體
T：銅護套
Z：重型（耐壓750V）
二、結構解剖——為什么它不怕火？
| 結構層 | 材料/工藝 | 黑科技原理 |
|---|---|---|
| 導體 | 退火銅（純度≥99.9%） | 低電阻（20℃時0.017Ω·mm2/m），熔點1083℃ |
| 絕緣層 | 壓實氧化鎂（MgO）粉末 | 熔點2800℃！高溫下形成致密陶瓷體絕緣 |
| 護套 | 無縫拉拔銅管（厚≥0.5mm） | 防水/防爆/耐腐蝕，還可兼作接地線 |
| 外護套 | 可選無鹵低煙材料（如PVDF） | 戶外敷設時抗紫外線（室內通常裸銅管敷設） |
關鍵參數：
耐火時間：180分鐘（國標GB/T 13033）
工作溫度：長期250℃ / 短時1083℃
壽命：＞50年（普通電纜的3倍）
三、BTTZ的三大逆天性能
1. 防火界的“滅霸”
通過試驗：
GB/T 19216：950℃火焰+震動+噴水，3小時不短路
BS 6387：英國標準CWZ級（最高防火等級）
實戰表現：
2015年天津港爆炸事故中，某化工廠的BTTZ電纜在火場中保持供電，為消防系統爭取關鍵時間。
2. 全能環境適應者
| 極端環境 | BTTZ的應對方案 |
|---|---|
| 潮濕/水下 | 銅護套完全防水（無需額外防護） |
| 化學腐蝕 | 銅護套耐酸堿（H2SO4、NaOH等） |
| 核輻射 | 無機材料抗輻射（核電站安全級電纜） |
3. 安全到“自私”
零有毒氣體：燃燒時僅釋放微量氧化鎂（無毒無害）
自熄性：離開火焰立即停止燃燒
防鼠蟻：銅護套讓生物無從下口

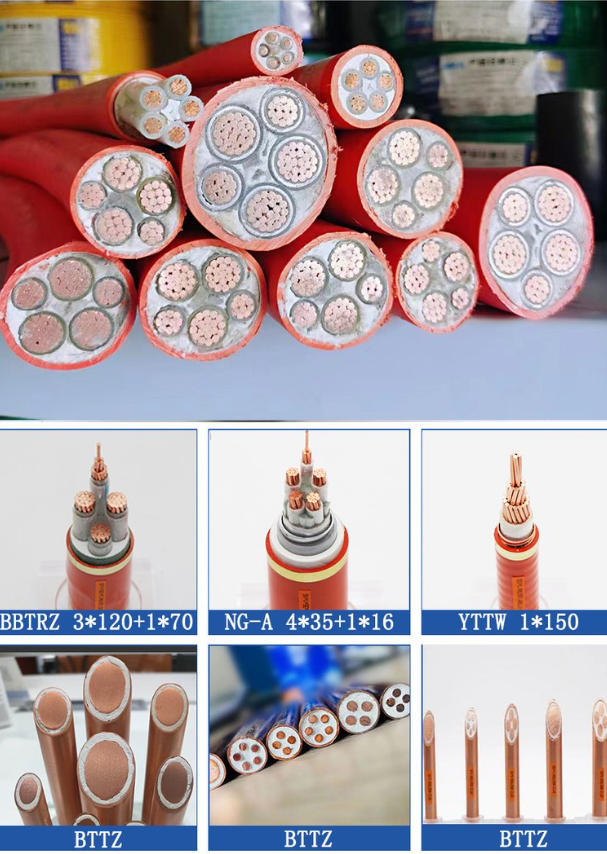

四、BTTZ vs 其他防火電纜
| 型號 | 絕緣材料 | 柔性 | 最大截面 | 致命缺點 |
|---|---|---|---|---|
| BTTZ | 氧化鎂 | 剛性 | 630mm2 | 彎曲難（需液壓工具） |
| BTTRZ | 云母帶 | 半柔性 | 240mm2 | 高溫下云母易脫落（＜1000℃） |
| NG-A | 陶瓷化橡膠 | 柔性 | 300mm2 | 鋁護套耐火性較差 |
選擇建議：
?? 要絕對防火→ 選BTTZ
?? 要施工方便→ 選BTTRZ（但需接受防火性能降級）
五、哪些地方必須用BTTZ？
1. 規范強制場景
《建筑設計防火規范》GB 50016：
第10.1.10條：消防水泵、防排煙風機必須采用礦物絕緣電纜
《民用建筑電氣設計標準》GB 51348：
第13.8.4條：超高層建筑核心筒配電干線宜用BTTZ
2. 典型應用案例
| 場景 | 推薦型號 | 經典項目 |
|---|---|---|
| 消防泵房 | BTTZ-4×25 | 北京中國尊大廈 |
| 核電站安全電源 | BTTZ-1×185 | 廣東臺山核電站 |
| 石油平臺 | BTTZ-3×50+1×25 | 南海荔灣石油平臺 |
六、施工避坑指南
1. 彎曲要謹慎
最小彎曲半徑：$$R_{min} = 6 \times D \quad （D=電纜外徑） $$示例：BTTZ-4×16（外徑18mm）→ 最小彎曲半徑=108mm
專用工具：必須使用銅管液壓彎管器（手工彎曲會破裂）
2. 接頭生死線
錯誤做法?：普通膠帶纏繞 → 氧化鎂吸潮后絕緣失效
正確流程?：
剝銅管 → 2. 涂密封膠（如Dow Corning 732）→ 3. 壓接鍍銀端子 → 4. 熱縮雙層套管
3. 敷設禁忌
禁止與PVC電纜同橋架（高溫會熔化PVC）
禁止直接埋地（需穿鍍鋅鋼管防護）
七、價格真相與替代方案
| 規格 | 單價（元/米） | 同等功能替代方案 |
|---|---|---|
| BTTZ-4×16 | 380~450 | BTTRZ-4×16（便宜30%） |
| BTTZ-1×120 | 280~320 | NG-A-1×120（便宜40%） |
省錢技巧：
八、終極總結
BTTZ是電纜界的“諾基亞3310”——
?? 絕對可靠：火燒水泡都不怕
?? 代價高昂：價格是普通電纜5倍
??? 嬌氣難搞：施工必須專業團隊
?? 用戶忠告：
